差压变送器
一.产品概述

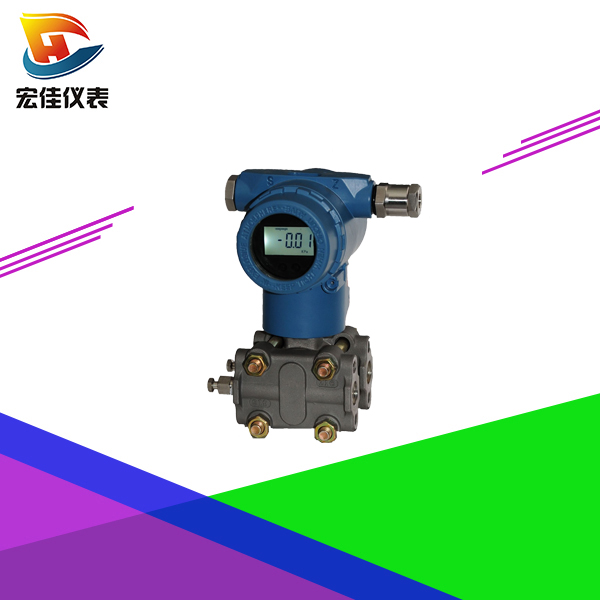

HJ-3351/1151DP电容式差压变送器
HJ-3351系列智能电容式变送器(以下简称智能变送器)是以微处理器为核心的压力仪表，它在传统的1151电容式变送器的结构上增加了通讯和其它。用268、275通讯器或采用HART协议的其它主机可在控制室、变送器现场或在同一控制回路的任何地方同它进行双向通讯(读、写数据和诊断)。
二.主要特点
HJ-3351系列智能电容式变送器除了一般电容式变送器的固有特点外，还具有如下特点：
·智能电子部件仅由一块组成。
·量程比15：1或10：1。
·0-0.6－0-42000KPa。
·就地按鍵调整量程和零点。
·可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表。
·符合HART协议，可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号。
·在采用HART协议的分散控制系统中同主机进行双向通讯。
·具有自诊断和远传诊断功能。
·带有EEPROM，不怕断电丢失数据。
三.工作原理
被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。
本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频鍵控FS技术并依据BeII202标准。
以差动电容为检测原理组成电容式变送器，输入压力分别为0～40KPa，
0～250KPa等。使用对象：液体、气体和蒸气。
| 四.产品选型 | ||||||||
| 3 | 0-1～6KPa | |||||||
| 4 | 0-6～40KPa | |||||||
| 5 | 0-40～200KPa | |||||||
| 6 | 0-0.16～1MPa | |||||||
| 7 | 0-0.4～2.5MPa | |||||||
| 8 | 0-1.6～10MPa | |||||||
| 代号 | 功能 | |||||||
| E | 普通模拟型(输出:4～20mA) | |||||||
| G | 常规智能型(输出:4～20mA) | |||||||
| S | 标准智能型(输出:4～20mA带HART总线协议) | |||||||
| 代号 | 结 构 材 料 | |||||||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅 油 | ||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏C-276 | |||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||
| 代号 | 静压MPa | |||||||
| B | 4 | |||||||
| C | 10 | |||||||
| 代号 | 精度 | |||||||
| Q1 | 0.2%FS | |||||||
| Q2 | 0.5%FS | |||||||
| 代号 | 电气连接头 | |||||||
| L1 | M20X1.5内螺纹 | |||||||
| L2 | 1/2NPT内螺纹 | |||||||
| 代号 | 附加选项 | |||||||
| M1 | 0～100%线性指示表头 | |||||||
| M3 | 数字显示表头 | |||||||
| B1 | 2″管装弯支架 | |||||||
| B2 | 墙装/板装弯支架 | |||||||
| B3 | 2″管装平支架 | |||||||
| D0 | 泄放阀在压力室中部 | |||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||
| C0 | 1/2″锥管内螺纹接头 | |||||||
| C1 | 1/2″引压接头及后部焊接引压管φ14（供货时含C0） | |||||||
| C2 | 丁字形螺纹接头M20X1.5 | |||||||
| d | 隔爆型EXd ⅡCT5 | |||||||
| I | 本安型EXiaⅡ CT6 | |||||||
1. 采用电容式差压测量原理，精度为普通芯体10倍以上
2. IP65防护等级，无损检测，盐雾检测，防尘，防喷射
3. 采用316L铸钢材质，高精度不锈钢结构，实现了全固态设计
4. 8ms快速响应，实现0误差
5. 标准三线制接线端子，接线方便，安装牢固，测量性能稳定
6. 新增抗冲击防雷保护器，实现24小时全面保护
