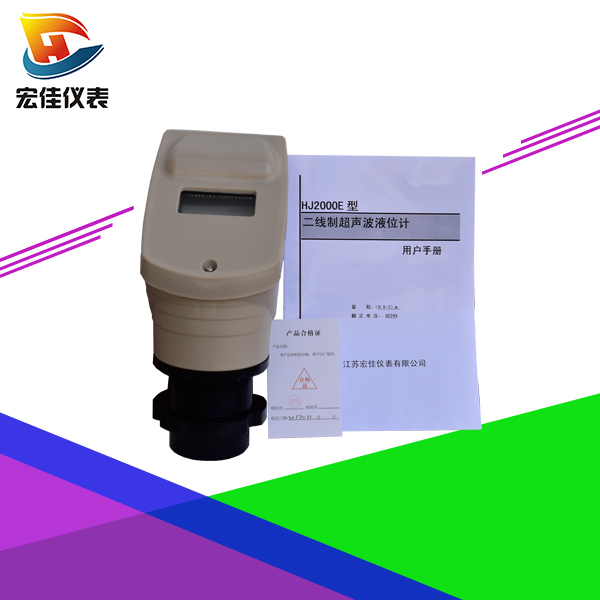

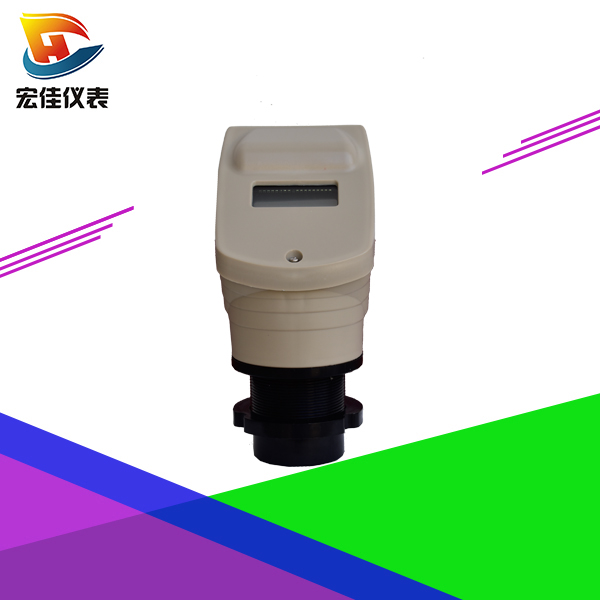

HJ-CSB系列超声波液位计是由微处理器控制的数字液位仪表。在测量中脉冲超声波由传感器发出，声波经液体表面反射后被同一传感器接收并转换成电信号。超声波液位计具有自动功率调整，温度补偿，抗干扰等功能。由于采用非接触测量，被测介质几乎不受控制，可广泛应用于水环境、酸碱、泥浆、食品等多种环境。
HJ-CSB系列超声波液位计可采用二线制、三线制或四线制技术，供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。
HJ-CSB系列超声波液位计的应用：
1、测量流量、液位、低表压、真空和比重
2、两线制最大量程可达30m
3、四线制最大量程可达40m
4、最小分辨率1mm
5、LCD／LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器（仅四线制）
8、全塑料防腐外壳（防护等级lP67）
9、换能器结构（小量程物位计法兰安装时，对法兰接管长度无要求）
10、简单的按键设定参数（无需等待容器排空或加满，无需附加的遥控器）
11、灵活的安装方式（螺纹/法兰、固定孔/支架）
螺纹尺寸： G2"（一般适用于三线、四线制接线）
                   M66*3 （一般适用于两线制接线）
12、交流或直流供电形式可选（仅四线制）
SC-CSB系列一体式超声波液位计的技术参数


型    号	HJ-CSB-YWJ
量    程	液体：0~15m/20m/30m/40m  固体：0~6m/10m /15m /25m
盲    区	0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m
精度(空气中)	量程的0．2％
电流输出	4~20mA
输出分辨率	实际量程的0．03％
输出负载	0~500Ω
开关量输出	高位、低位继电器常开
继电器规格	AC250V 5A／DC30V
显示分辨率	lcm
显示方式	4位LCD液晶(字高15cm) 或6位LED数码管
输入电源	DC24V(±10％)80mA或AC220V  50mA
温度补偿	全范围自动
介质温度	-45℃~+85℃
压力范围	±0．1MPa
声波束角	5°(3db)
检测周期	1秒
参数设置	3位有感按键
电缆装置	PGl3.5密封套
外壳材质	ABS
传感器材质	PVC
防护等级	IP67
安装方式	螺纹(法兰)或固定孔(支架)
安装要求	探头发射面应伸出容器安装口

HJ-CSB系列超声波液位计的选型

HJ-CSB	超声波液位计
型    式	A	一体式两线制
	B	一体式三线制
	C	一体式四线制

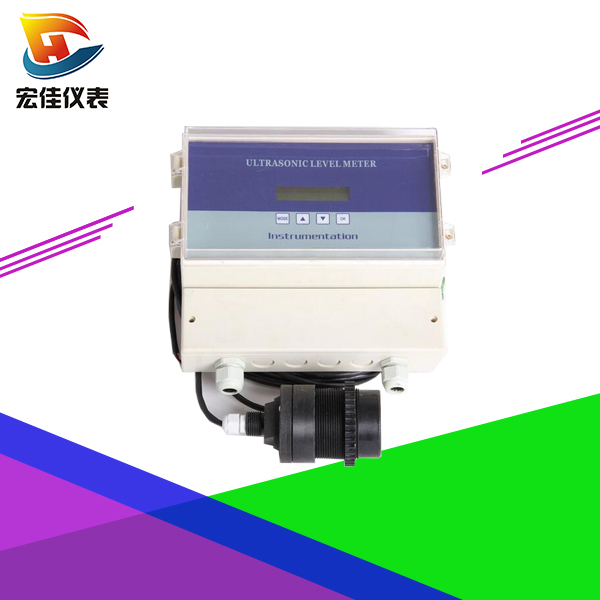

	D	分体式四线制精简型
	E	分体式四线制标准型
量  程		4	L=4m
		6	L=6m
		8	L=8m
		10	L=10m
		12	L=12m
		15	L=15m
		20	L=20m
		30	L=30m
		40	L=40m
		客户指定	L=…..m
电源电压			D	DC24V LCD液晶显示
			E	DC24V LED数码管显示
			A	AC220V LCD液晶显示
探头加长

 仪表安装原则：
 1）探头发射面到最低液位的距离，应小于选购仪表的量程。
2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平衡。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。
6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于   120mm,长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高。
 安装注意事项
 1）仪表在室外安装简易加装遮阳板以延长仪表使用寿命。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
