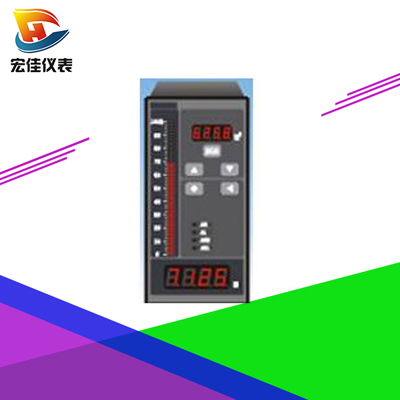

液位显示控制仪
产品特点：
防腐型控制仪对强腐蚀性介质有极好的抗腐蚀性能，防爆型控制仪可应用于易爆的场合(隔爆型，防爆标志:EXdⅡBT4)。
产品应用：
广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。
HJ-YWKZY系列液位、容量（重量）显示控制仪
一.产品概述说明：
（与各类液位传感器配合，测量显示液位，并根据设定的容器结构及尺寸和液体密度，计算、显示液体体积或质量）
① 外形尺寸：160×80（横/竖）、96×96、96×48、318×104
② 仪表电源：220V AC，（9~30）V DC
基本配置：
双数字显示
扩展功能：
① 增加数字显示（不含96×48尺寸）
② 测量值光柱显示（不含96×48尺寸）
③ 报警输出：160×80，96×96尺寸最多可加4点，96×48尺寸最多可加2点
④ 变送输出：
⑤ 外功普通电源 / 外供精密电源
⑥ 通讯接口：RS 485或RS 232
⑦ 打印机接口（不含打印机单元）
⑧ 台式实验室用仪表（318×104）
二.产品选型表
|
内容 |
代码说明 |
|
HJ-YWKZY |
双数字显示 |
|
外形尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
|
B— |
96(W)×96(H)×112(L) |
|
C— |
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) |
|
D— |
72(W)×72(H)×112(L) |
|
Y— |
318×104×300（W×H×L）盘装，台式通用 |
|
面板形式 |
H |
横式 |
|
S |
竖式 |
|
F |
方形 |
|
显示内容 |
2 |
液位 + 容积或重量 |
|
5 |
液位 + 液位光柱 + 容积或重量（限A-S型） |
|
6 |
液位 + 容积 + 重量（限A-H型） |
|
输入信号 （其它输入信号订货时说明） |
I |
直流电流（4~20）mA、（1~10）mA或（0~20）mA. |
|
V |
直流电压（0~5）V、（1~5）V 、（0－10）V |
|
M |
mV信号（订货注明范围） |
|
R |
电阻信号订货时明确信号范围 |
|
报警点数量 |
T□ |
T0:无报警 T1~T4：1~4点报警 |
|
变送输出 (独立供电，全隔离。10位D/A,误差小于±0.5％，或12位D/A,误差小于±0.2％) |
A0 |
无输出 |
|
A1 |
电流输出(4~20）mA、（0~10）mA或（0~20）mA |
|
A2 |
电压输出(0~5）V、（1~5）V |
|
A3 |
电压输出(0~10）V |
|
A4 |
其它输出 |
|
外供电源 |
B0 |
无外供电源 |
|
B1 |
外供 24V DC |
|
B2 |
外供 12V DC |
|
B3 |
外供精密电压源 |
|
B4 |
外供精密恒流源 |
|
B5 |
其它（订货需注明） |
通讯接口
（独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs） |
S0 |
无通讯接口 |
|
S1 |
RS-232接口 |
|
S2 |
RS-485接口 |
|
S3 |
RS-422接口 |
|
仪表电源 |
V0 |
220V AC |
|
V1 |
24V DC |
|
V2 |
其它（订货需注明） |
|
打印功能 （带硬件时钟） |
P |
P表示打印接口，不带可省略 |
|
非标准功能 |
N |
N表示非标功能 |
|
|
|
