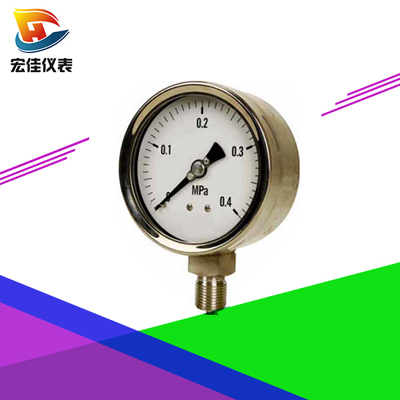

不锈钢压力表
产品特点：
不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。
产品应用：
广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。
一.产品概述
Y-B系列不锈钢压力表采用直接接触式接头和感压元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，结构为全密封型，具有较强的防被测介质腐蚀和抗环境腐蚀的能力。不锈钢压力表适用于腐蚀性较强的适合不锈钢元件检测的介质和恶劣的外部腐蚀环境中 ，不锈钢压力表广泛应用于石油、化工、冶金
等工业。
不锈钢压力表示意图
 |
|

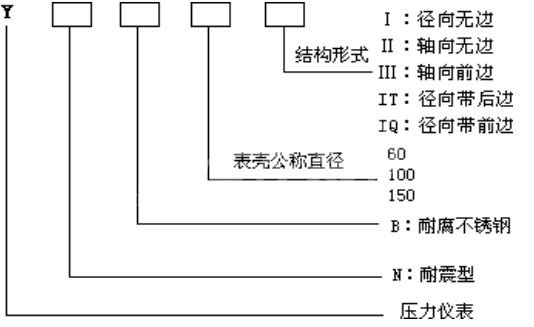

型号 |
Y-60B |
YN-60B |
Y-100B |
YN-100B |
Y-150B |
YN-150B |
|
精度等级 |
2.5 |
1.6 |
测量范围
MPA |
0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1～0.15;
-0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4 |
|
接头螺纹 |
M14X1.5Z/4"(NPT)G1/4" |
M20X1.5Z/2(NPT)G1/2"G3/8" |
|
环境温度 |
-40～70℃ |
|
环境振动频率 |
不大于25HZ |
|
环幅 |
不大于1MM |
|

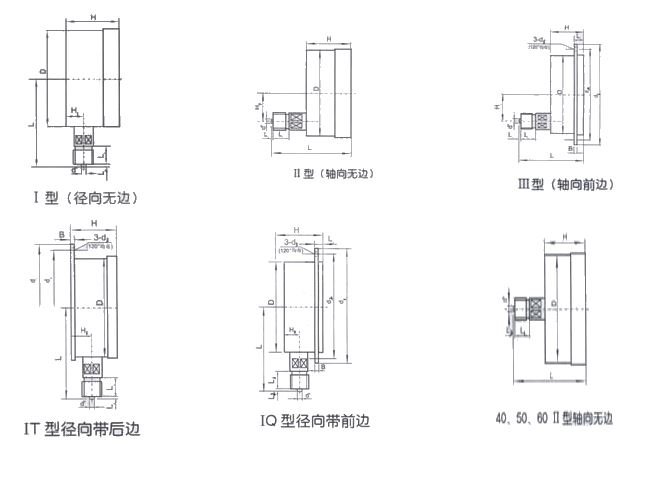

外形尺寸 |
见下图 |
|
|
|
使用与订货须知：
（1）全不锈钢压力表不适用于外界有氯、硝酸和过氯化氧等强化剂环境。
（2）不锈钢压力表外壳需喷涂PTEE聚四氟乙烯涂层时，订货时注明。
（3）不锈钢压力表接头螺纹如需特殊要求时请说明。
（4）全不锈钢压力表分普通型和耐震型。
（5）订货请说明名称、型号及测量上限
