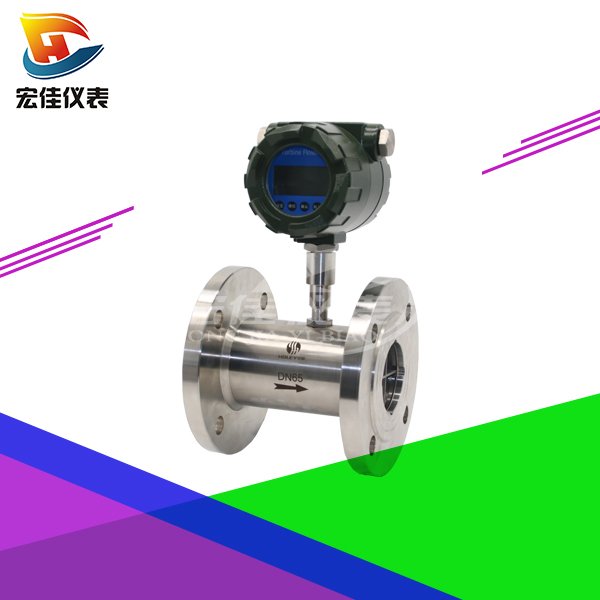

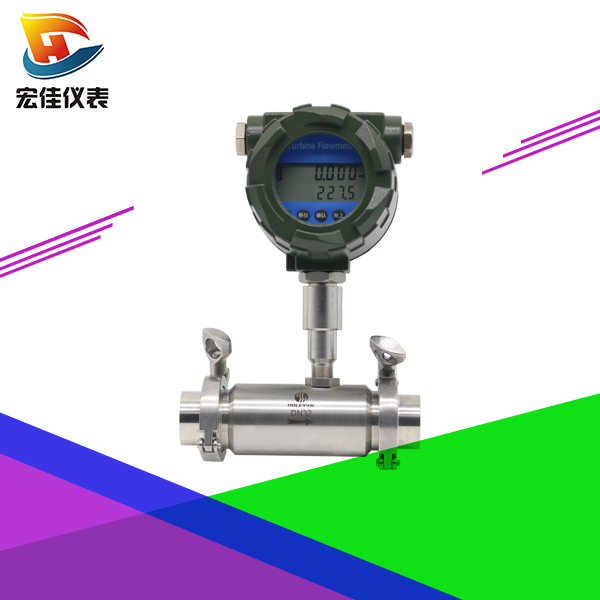

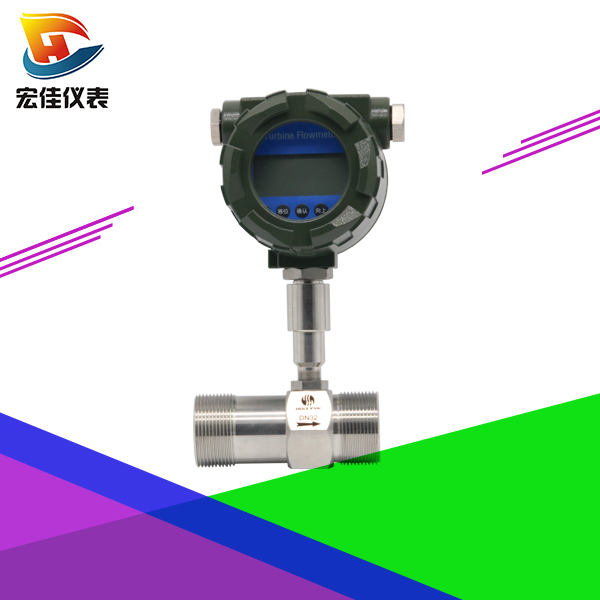

涡轮流量计
一．产品概述
三．基本参数与技术性能
技术性能：表1
|
仪表口径及连接方式
|
4、6、10、15、20、25、32、40采用螺纹连接
|
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
|
|
|
精度等级
|
±0.5%R
|
|
量程比
|
1:10；1:15；1:20
|
|
仪表材质
|
304不锈钢、316（L）不锈钢等
|
|
被测介质温度（℃）
|
-20～＋120℃
|
|
环境条件
|
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
|
|
输出信号
|
4-20mADC电流信号（LWGY-□C型）
|
|
供电电源
|
LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC
|
|
信号传输线
|
2×0.3（二线制）
|
|
传输距离
|
≤1000m
|
|
信号线接口
|
内螺纹M20×1.5（LWGY-□C型）
|
|
防爆等级
|
ExdIIBT6
|
|
防护等级
|
IP65
|
四.产品测量范围及工作压力：表2
|
仪表口径（mm）
|
正常流量范围（m3/h）
|
扩展流量范围（m3/h）
|
常规耐受压力（MPa）
|
特制耐压等级（MPa）（法兰连接方式）
|
|
DN 4
|
0.04～0.25
|
0.04～0.4
|
6.3
|
12、16、25
|
|
DN 6
|
0.1～0.6
|
0.06～0.6
|
6.3
|
12、16、25
|
|
DN 10
|
0.2～1.2
|
0.15～1.5
|
6.3
|
12、16、25
|
|
DN 15
|
0.6～6
|
0.4～8
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 20
|
0.8～8
|
0.45～9
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 25
|
1～10
|
0.5～10
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 32
|
1.5～15
|
0.8～15
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 40
|
2～20
|
1～20
|
6.3、2.5（法兰）
|
4.0、6.3、12、16、25
|
|
DN 50
|
4～40
|
2～40
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 65
|
7～70
|
4～70
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 80
|
10～100
|
5～100
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 100
|
20～200
|
10～200
|
2.5
|
4.0、6.3、12、16、25
|
|
DN 125
|
25～250
|
13～250
|
1.6
|
2.5、4.0
|
|
DN 150
|
30～300
|
15～300
|
1.6
|
2.5、4.0
|
|
DN 200
|
80～800
|
40～800
|
1.6
|
2.5、4.0
|
|
|
公称通径
（mm）
|
L(mm)
|
H(mm)
|
G
|
Lˊ(mm)
|
D(mm)
|
d(mm)
|
孔数
|
|
LWGY-4
|
4
|
275
|
145
|
G1/2
|
215
|
|
|
|
|
LWGY-6
|
6
|
275
|
145
|
G1/2
|
215
|
|
|
|
|
LWGY-10
|
10
|
455
|
165
|
G1/2
|
350
|
|
|
|
|
LWGY-15
|
15
|
75
|
173
|
G1
|
|
Ф65
|
Ф14
|
4
|
|
LWGY-25
LWGY-32
|
25
32
|
100
140
|
180
|
G5/4
G2
|
|
Ф85
Ф100
|
Ф14
|
4
|
|
LWGY-40
|
40
|
140
|
178
|
G2
|
|
Ф14
|
|
4
|
|
LWGY-50
|
50
|
150
|
252
|
|
|
Ф125
|
Ф18
|
4
|
|
LWGY-80
|
80
|
200
|
287
|
|
|
Ф160
|
Ф18
|
8
|
|
LWGY-100
|
100
|
220
|
322
|
|
|
Ф180
|
Ф18
|
8
|
|
LWGY-150
|
150
|
300
|
367
|
|
|
Ф250
|
Ф25
|
8
|
|
LWGY-200
|
200
|
360
|
415
|
|
|
Ф295
|
Ф23
|
12
|
|
型 号
|
说 明
|
|||||||
|
HJ-LWGY─
|
□
|
/□
|
/□
|
/□
|
/□
|
/□
|
/□
|
|
|
公
称
通
径
|
4
|
|
|
|
|
4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h | ||
|
6
|
6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h | |||||||
|
10
|
10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h | |||||||
|
15
|
15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h | |||||||
|
20
|
20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h | |||||||
|
25
|
25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h | |||||||
|
32
|
32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h | |||||||
|
40
|
40mm，标准量程2～20m3/h，宽量程为1～20m3/h | |||||||
|
50
|
50mm，标准量程4～40m3/h，宽量程为2～40m3/h | |||||||
|
65
|
65mm，标准量程7～70m3/h，宽量程为4～70m3/h | |||||||
|
80
|
80mm，标准量程10～100m3/h，宽量程为5～100m3/h | |||||||
|
100
|
100mm，标准量程20～200m3/h，宽量程为10～200m3/h | |||||||
|
125
|
125mm，标准量程25～250m3/h，宽量程为13～250m3/h | |||||||
|
150
|
150mm，标准量程30～300m3/h，宽量程为15～300m3/h | |||||||
|
200
|
200mm，标准量程80～800m3/h，宽量程为40～800m3/h | |||||||
|
类型
|
B
|
电池供电现场显示型 | ||||||
|
C
|
现场显示/4～20mA 两线制电流输出 | |||||||
|
C1
|
现场显示/RS485通讯协议 | |||||||
|
C2
|
现场显示/HART通讯协议 | |||||||
|
精度等级
|
05
|
精度0.5级 | ||||||
|
10
|
精度1.0级 | |||||||
|
涡 轮
类 型
|
W
|
宽量程涡轮 | ||||||
|
S
|
标准涡轮 | |||||||
|
材 质
|
S
|
304不锈钢 | ||||||
|
L
|
316（L）不锈钢 | |||||||
|
防爆
|
E | 防爆型 （防爆等级：ExdⅡBT6） | ||||||
|
压力等级
|
N | 常规 （参照表2） | ||||||
| H(x) | 高压 （参照表2） | |||||||
|
|
|
|
|
|||
|
仪表型号 |
HJ-LWGY-N |
HJ-LWGY-A |
HJ-LWGY-N |
HJ-LWGY- A |
HJ-LWGY-B |
HJ-LWGY- C |
|
信号输出 |
脉冲 |
4-20mA |
脉冲 |
或4-20mA |
无 |
4-20mA/脉冲 |
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
锂电池 |
24VDC±15% |
|
精度等级 |
1.0~0.5级 |
1.0~0.5级 |
1.0~0.5级 | |||
|
测量范围 |
标准量程 |
标准量程 |
标准量程或扩展量程 | |||
|
显示器 |
无 |
无 |
有 |
|||
|
通讯接口 |
无 |
无 |
可选RS485 |
|||
|
仪表材质 |
不锈钢 |
不锈钢 |
不锈钢 |
|||
|
防爆等级 |
无 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
|
防护等级 |
IP60 |
IP65 |
IP65 |
|||
|
整机功耗 |
＜1W |
＜1W |
＜1W |
|||
|
仪表通经 |
DN4~DN250 |
DN4~DN250 |
DN4~DN250 |
|||
|
介质温度 |
-20℃~120℃ |
-20℃~120℃ |
-20℃~120℃ |
|||
|
环境温度 |
-30℃~60℃ |
-30℃~60℃ |
-30℃~60℃ |
|||
