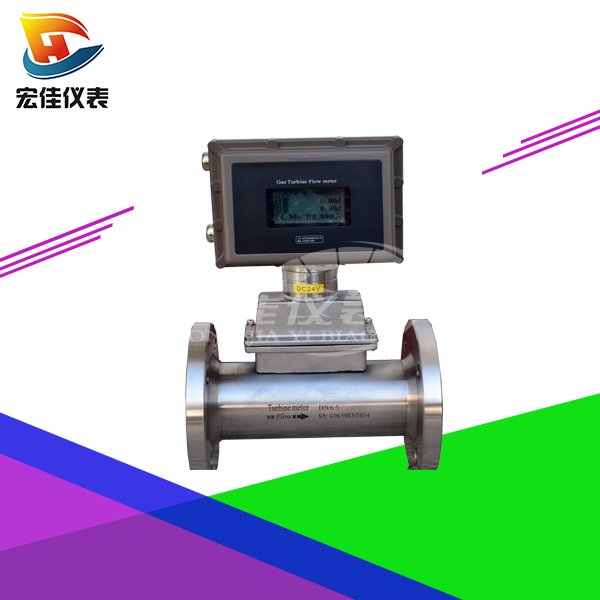

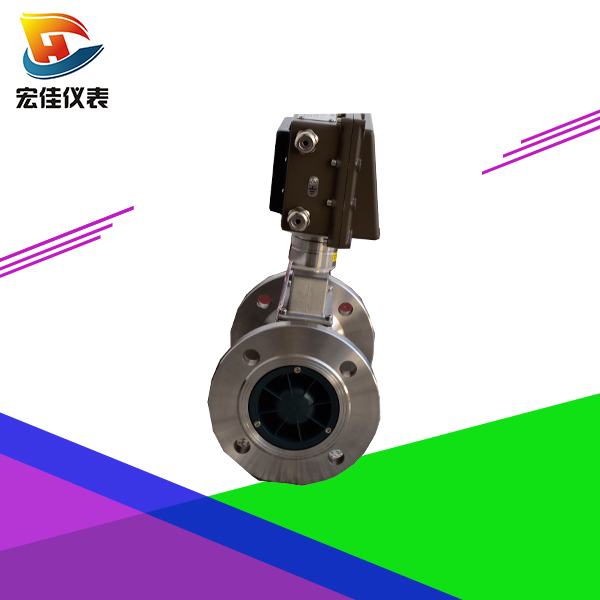

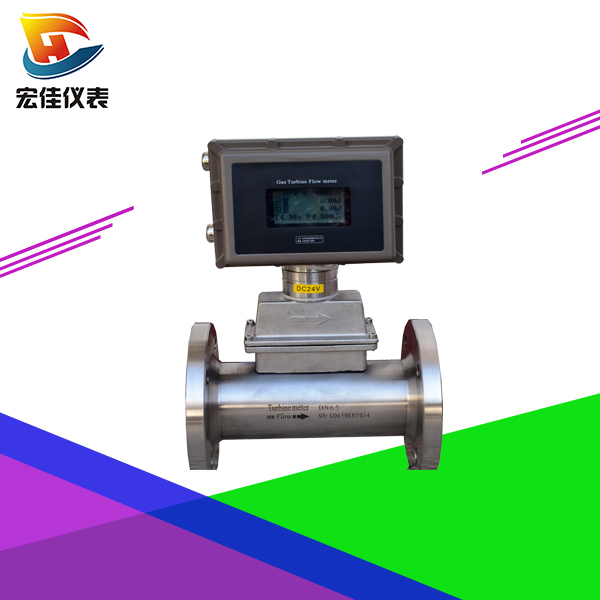

气体涡轮流量计
一、概 述
HJ-LWQ气体涡轮流量计是经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
二、产品特点
·优质合金涡轮，具有更高的稳流和耐腐蚀作用
·进口优质专用轴承，使用寿命长
·计量室与通气室隔绝，保证了仪表的安全性
·流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可
达0.6m3/h
·仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、技术参数
|
执行标准 |
封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） |
|
仪表口径（mm)及连接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接 |
|
精度等级 |
±1.5%R（±1%R需特制）* |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
仪表材质 |
表体：304不锈钢或铸铝 |
|
使用条件 |
介质温度：-20℃～+80℃ |
|
工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
|
整机耗能 |
外电源：< 1W |
|
信号输出功能 |
脉冲信号、4-20mA电流信号、控制信号 |
|
通讯输出功能 |
RS485通讯 |
|
实时记录功能⑤ |
起停记录、日记录、定时间间隔记录 |
|
信号接线口 |
内螺纹M20×1.5或其他 |
|
防爆等级 |
ExdⅡBT6或ExiaⅡCT4 |
|
防护等级 |
IP65 |
四、测量范围及工作压力
|
公称通径 |
型号 |
标准量程 |
扩展量程 |
常规耐压等级 |
特制高压等级 |
安装方式 |
||
|
DN20 |
LWQ－20 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰 |
|
DN25 |
LWQ－25 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN32 |
LWQ－32 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰 |
|
DN40 |
LWQ－40 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法兰（螺纹） |
|
DN50 |
LWQ－50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法兰 |
|
LWQ－50 |
A2 |
10-100 |
B2 |
8-100 |
||||
|
DN65 |
LWQ－65 |
A |
15-200 |
B |
10-200 |
1.6 |
2.5,4.0 |
法兰 |
|
DN80 |
LWQ－80 |
A1 |
13-250 |
B |
10-160 |
1.6 |
2.5,4.0 |
法兰 |
|
LWQ－80 |
A2 |
20-400 |
法兰 |
|||||
|
DN100 |
LWQ－100 |
A1 |
20-400 |
B |
13-250 |
1.6 |
2.5 |
法兰 |
|
LWQ－100 |
A2 |
32-650 |
法兰 |
|||||
|
DN125 |
LWQ－125 |
1 |
25-700 |
B |
20-800 |
1.6 |
2.5 |
法兰 |
|
DN150 |
LWQ－150 |
A1 |
32-650 |
B |
80-1600 |
1.6 |
2.5 |
法兰 |
|
LWQ－150 |
A2 |
50-1000 |
法兰 |
|||||
|
DN200 |
LWQ－200 |
A1 |
80-1600 |
B |
50-1000 |
1.6 |
______ |
法兰 |
|
LWQ－200 |
A2 |
130-2500 |
法兰 |
|||||
|
DN250 |
LWQ－250 |
A1 |
130-2500 |
B |
80-1600 |
1.6 |
______ |
法兰 |
|
LWQ－250 |
A2 |
200-4000 |
法兰 |
|||||
|
DN300 |
LWQ－300 |
1 |
200-4000 |
B1 |
130-2500 |
1.6 |
______ |
法兰 |
|
B2 |
320-6500 |
1.6 |
||||||
五、产品分类
|
产品图片 |
|
|
|
||
|
仪表型号 |
HJ-LWQ-N |
HJ-LWQ-A |
HJ-LWQ-B |
HJ-LWQ-C |
HJ-LWQ-D |
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA |
可选4-20mA/脉冲 |
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
锂电池 |
24VDC±15% |
24VDC±15%+锂电池 |
|
精度等级 |
2.5～1.5级 |
1.5～1.0级 |
1.5～1.0级 |
||
|
测量范围 |
标准量程 |
标准量程或扩展量程 |
标准量程或扩展量程 |
||
|
显示器 |
无 |
有 |
有 |
||
|
温压补偿 |
无 |
无 |
有 |
||
|
通讯接口 |
无 |
无 |
RS485 |
||
|
实时记录 |
无 |
无 |
有 |
||
|
仪表材质 |
铝合金或不锈钢 |
铝合金或不锈钢 |
铝合金或不锈钢 |
||
|
防爆等级 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
||
|
防护等级 |
IP65 |
IP65 |
IP65 |
||
|
整机功耗 |
< 1W |
< 1W |
< 1W |
||
|
仪表通经 |
DN25～DN300 |
DN25～DN300 |
DN25～DN300 |
||
|
安装方式 |
法兰安装 |
法兰安装 |
法兰安装 |
||
|
介质温度 |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
||
|
环境温度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
||
六、产品选型
|
型号 |
|
说明 |
|||||
|
HJ-LWQ |
□ |
—□ |
□ |
/□ |
/□ |
/□ |
|
|
仪表 |
N |
|
|
|
|
|
传感器型：+12V或24V供电，输出三线制脉冲信号 |
|
A |
变送器型：+24V供电，输出二线制4～20mA |
||||||
|
B |
智能型：锂电池供电，现场显示无信号输出 |
||||||
|
C |
智能型：+24V供电，现场显示并输出二线制4～20mA |
||||||
|
D |
全智能型：温压补偿一体化，现场显示并远传信号 |
||||||
|
公称通径及 |
25 |
DN 25mm |
|||||
|
40 |
DN 40 mm |
||||||
|
50 |
DN 50 mm |
||||||
|
65 |
DN 65 mm |
||||||
|
80 |
DN 80 mm |
||||||
|
100 |
DN 100 mm |
||||||
|
125 |
DN 125 mm |
||||||
|
150 |
DN 150 mm |
||||||
|
200 |
DN 200 mm |
||||||
|
250 |
DN 250 mm |
||||||
|
300 |
DN 300 mm |
||||||
|
量程范围 |
W(x) |
扩展量程范围，请参照Px页表2选择 |
|||||
|
S(x) |
标准量程范围，请参照Px页表2选择 |
||||||
|
表体材质 |
S |
不锈钢 |
|||||
|
L |
铝合金 |
||||||
|
机芯材质 |
S |
防腐ABS |
|||||
|
L |
铝合金 |
||||||
|
|
N |
无特殊结构 |
|||||
|
A |
氧气专用 |
||||||
|
B |
压缩空气专用 |
||||||
