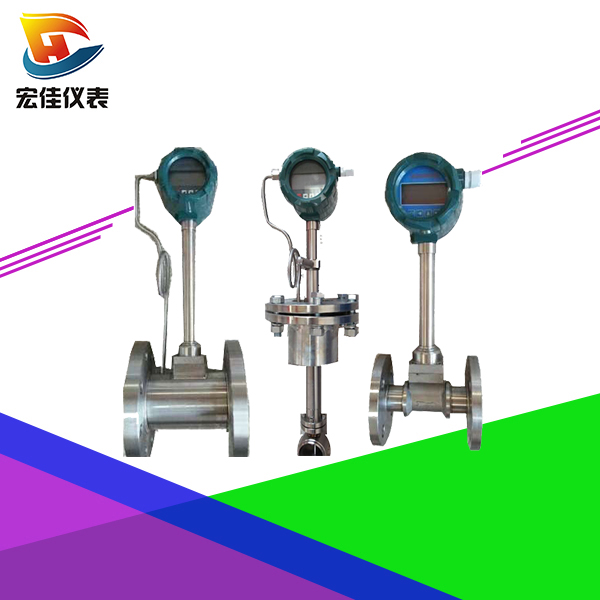

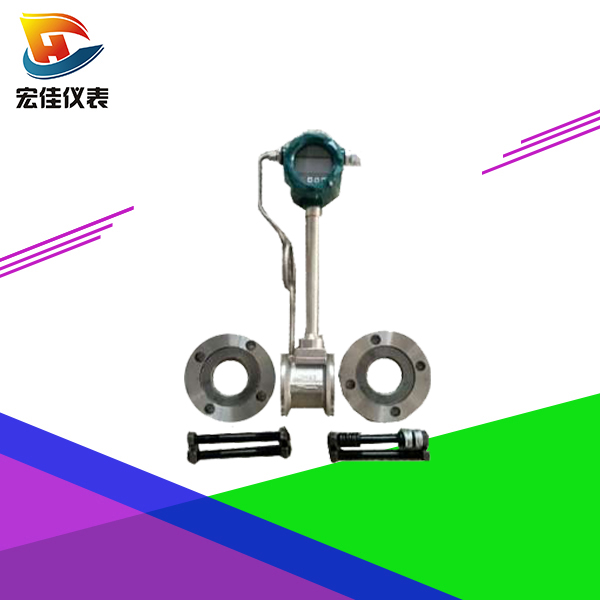

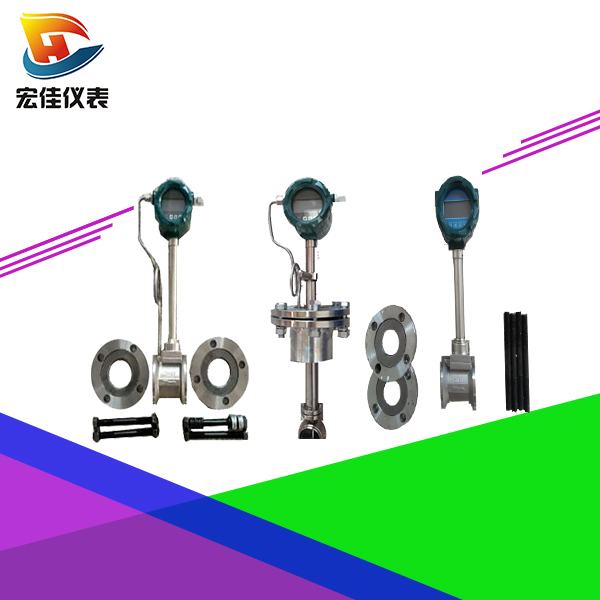

涡街流量计

产品特点:

涡街流量计是根据卡门(Karman)涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

产品应用:

测量介质:气体、液体、蒸气

订购热线:
13915186698 在线咨询
  • 产品说明
HJ-LUGB/E涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

一、HJ-LUGB/E涡街流量计测量原理:

涡街流量计在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。

假设旋涡的发生频率为f,被测介质平均流速为,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:

(1)f=SrU1/d=SrU/md

式中U1--旋涡发生体两侧平均流速,m/s;

 Sr--斯特劳哈尔数;

 m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为

(2)qv=πD2U/4=πD2mdf/4Sr

(3)K=f/qv=[πD2md/4Sr]-1

式中 K--流量计的仪表系数,脉冲数/m3(P/m3)。

K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为:

式中 qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;
Pn,P--分别为标准状态下和工况下的绝对压力,Pa;
Tn,T--分别为标准状态下和工况下的热力学温度,K;
Zn,Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。

HJ-LUGB/E涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。

在实际应用中,往往最大流量远低于仪表的上限值,随着负荷的变化,最小流量又往往会低于仪表的下限值,仪表并非工作在它的最佳工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提高流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径的1/3,与涡街流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。

为了使用方便,电池供电的本地显示型涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

二、涡街流量计技术参数:

1.测量介质: 气体、液体、蒸气;

2.口径规格 法兰卡装式口径选择 25,32,50,80,100;

3.法兰连接式口径选择 100,150,200;

4.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;

正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
5.测量精度 1.0级 1.5级;

6.被测介质温度:常温–25℃~100℃;

7.高温–25℃~150℃ -25℃~250℃;

8.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;

9.脉冲占空比约50%,传输距离为100m;

10.脉冲电流远传信号 4~20 mA,传输距离为1000m;

11.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;

12.材质 不锈钢, 铝合金;

13.电源 DC24V或锂电池3.6V;

14.防爆等级 本安型iaIIbT3-T6;

15.防护等级 IP65。

三、涡街流量计流量范围表:

表1、液体与气体(单位:m3/h):

通径

(DN)

液体流量范围

(m3/h)

输出频率范围

(Hz)

气体流量范围

(m3/h)

输出频率范围

(Hz)

15

1.2~6.2

90~900

5~25

265~2640

20

1.5~10

40~396

8~50

218~1982

25

1.6~16

32~325

10~70

172~1420

32

2~20

20~250

15~150

130~1350

40

2.5~25

13~130

22~220

115~1147

50

3.5~35

9~93

36~320

96~854

65

6~60

8~82

50~480

61~583

80

10~100

6~65

70~640

45~417

100

15~150

5~50

130~1100

43~367

125

25~250

5~47

200~1700

33~290

150

40~400

4~40

280~2240

27~221

200

80~800

3~33

580~4960

24~207

250

140~1400

3~26

970~8000

20~171

300

200~2000

2~22

1380~11000

17~136

 四、涡街流量计外形尺寸图:

通径

(DN)

L

(mm)

H

(mm)



10

66

360

15

66

360

20

66

360

25

66

360

32

66

365

40

80

370

50

80

375

65

93

383

80

100

390

100

125

400

125

145

470

150

165

500

200

196

580

250

235

650

300

255

700

、五.涡街流量计安装示意图:

注意事项

图例

1.扩管的安装:

对于小口径大流量,必须扩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



2.缩管的安装:

对于大口径小流量,必须缩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D



3.弯管的安装:

如果流量计的前端有90°弯头或T型接头,要保证流量计的前直管段≥15D,后直管段≥5D



4.同一平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥20D,后直管段≥5D



5.不同平面两个弯管的安装

如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥25D,后直管段≥5D



6.调节阀的安装

如果流量计前后需要安装调节阀,要保证流量计的前直管段≥25D,后直管段≥5D

l涡街流量计选型表:

HJ-LUGB/E

智能涡街流量计

口径

(mm)

10

DN10

20

DN20

1500

DN1500

安装方式

B

对夹式

L

法兰连接式

C

插入式

补偿方式

无补偿

BC

温度压力补偿

W

单温度补偿

Y

单压力补偿

测量介质

Y

液体

Q

气体

Z

蒸汽

温度范围

T1

常温型(120℃以下)

T2

高温型(250℃以下)

压力等级

P1

常压~1.6MPa

P2

2.5MPa

P3

4.0MPa

本体材质

A

碳钢

B

304不锈钢

C

316不锈钢

供电方式

D

两线制DC24V  4~20mA

H

两线制DC24V  4~20mA+HART协议

C

电池供电

附加选项

R

RS485 MODBUS通讯协议

M

脉冲输出

B

防爆(ExII CT6)



1.液体、工况气体流量范围
通径 DN(mm) 液体 (m3/h) 气体 (m3/h) 通径 DN(mm) 液体 (m3/h) 气体 (m3/h)
25 1~12 8~80 100 20~200 140~1400
32 1.5~23 15~150 125 31~310 220~2200
40 2.4~32 23~230 150 45~450 300~3000
50 6.3~84 35~350 200 80~800 550~5500
65 10~130 60~600 250 150~1500 880~8800
80 10~130 90~900 300 200~2000 1300~13000

2.常用气体介质的标准状态下密度(0.1013mbar,20℃)
气体 密度(Kg/m3 ) 气体 密度(Kg/m3 ) 气体 密度(Kg/m3 )
乙炔 1.083 正丁烷 2.1463 乙烷 1.2500
氨气 0.7080 乙烯 1.1660 甲烷 0.6669
丙烷 1.8332 氖气 0.83914 天燃气 0.776
空气 1.2041 氩气 1.6605 二氧化碳 1.829
一氧化碳 1.165 氢气 0.0838 氧气 1.3302
丙烯 1.7459 氮气 1.1646

3.饱和蒸汽密度表
表压(MPa) 温度(℃) 密度(kg/m3 ) 表压(MPa) 温度(℃) 密度(kg/m3 )
0.1 120.23 1.129 1.0 184.15 5.641
0.2 133.54 1.651 1.1 187.96 6.127
0.3 143.62 2.163 1.3 195.04 7.106
0.4 151.84 2.669 1.5 201.37 8.085
0.5 158.94 3.170 1.7 207.11 9.065
0.6 164.96 3.667 1.9 212.37 10.05
0.7 170.41 4.162 2.1 217.32 11.032
0.8 175.36 4.655 2.3 221.86 12.019
0.9 179.88 5.147 2.5 226.11 13.011

4.过热蒸汽密度表
压P (MPa) 温度t(℃)
100 110 120 130 140 150 160 170 180
0.1 0.590 0.573 0.558 0.543 0.529 0.516 0.504 0.492 0.481
0.2 —— —— 1.137 1.099 1.070 1.042 1.016 0.992 0.969
0.3 —— —— —— 1.674 1.622 1.578 1.537 1.499 1.463
0.4 —— —— —— —— 2.197 2.125 2.067 2.014 1.964
0.5 —— —— —— —— —— 2.666 2.608 2.528 2.472
0.6 —— —— —— —— —— —— 3.159 3.071 2.989
0.7 —— —— —— —— —— —— —— 3.614 3.514
0.8 —— —— —— —— —— —— —— 4.168 4.048
0.9 —— —— —— —— —— —— —— —— 4.591
1.0 —— —— —— —— —— —— —— —— 5.145
1.1 —— —— —— —— —— —— —— —— ——
1.2 —— —— —— —— —— —— —— —— ——
1.3 —— —— —— —— —— —— —— —— ——
1.4 —— —— —— —— —— —— —— —— ——
1.5 —— —— —— —— —— —— —— —— ——
1.6 —— —— —— —— —— —— —— —— ——
1.7 —— —— —— —— —— —— —— —— ——
1.8 —— —— —— —— —— —— —— —— ——
1.9 —— —— —— —— —— —— —— —— ——
2.0 —— —— —— —— —— —— —— —— ——
2.1 —— —— —— —— —— —— —— —— ——
2.2 —— —— —— —— —— —— —— —— ——
2.3 —— —— —— —— —— —— —— —— ——
2.4 —— —— —— —— —— —— —— —— ——
2.5 —— —— —— —— —— —— —— —— ——
2.6 —— —— —— —— —— —— —— —— ——
2.7 —— —— —— —— —— —— —— —— ——
2.8 —— —— —— —— —— —— —— —— ——
2.9 —— —— —— —— —— —— —— —— ——
3.0 —— —— —— —— —— —— —— —— ——
3.1 —— —— —— —— —— —— —— —— ——
3.2 —— —— —— —— —— —— —— —— ——
3.3 —— —— —— —— —— —— —— —— ——
3.4 —— —— —— —— —— —— —— —— ——
3.5 —— —— —— —— —— —— —— —— ——
3.6 —— —— —— —— —— —— —— —— ——
3.7 —— —— —— —— —— —— —— —— ——
3.8 —— —— —— —— —— —— —— —— ——
3.9 —— —— —— —— —— —— —— —— ——
4.0 —— —— —— —— —— —— —— —— ——

绝压P (MPa 温度t(℃)
190 200 210 220 230 240 250 260 270
0.1 0.471 0.460 0.451 0.441 0.432 0.424 0.416 0.408 0.400
0.2 0.947 0.926 0.906 0.887 0.868 0.851 0.834 0.818 0.803
0.3 1.428 1.396 1.365 1.336 1.308 1.281 1.256 1.231 1.208
0.4 1.916 1.872 1.829 1.789 1.751 1.715 1.680 1.647 1.615
0.5 2.411 2.353 2.299 2.247 2.198 2.152 2.108 2.066 2.052
0.6 2.912 2.841 2.773 2.710 2.650 2.593 2.539 2.487 2.438
0.7 3.421 3.334 3.253 3.178 3.106 3.038 2.973 2.911 2.853
0.8 3.937 3.834 3.738 3.650 3.565 3.486 3.411 3.389 3.271
0.9 4.461 4.342 4.230 4.127 4.029 3.939 3.852 3.769 3.691
1.0 4.995 4.857 4.728 4.610 4.498 4.394 4.297 4.023 4.115
1.1 5.538 5.379 5.233 5.088 4.973 4.855 4.745 4.641 4.542
1.2 6.089 5.909 5.745 5.593 5.452 5.321 5.197 5.082 4.972
1.3 6.614 6.448 6.263 6.093 5.936 5.790 5.654 5.526 5.402
1.4 —— 6.996 6.789 6.600 6.426 6.265 6.115 5.974 5.841
1.5 —— 7.554 7.324 7.114 6.922 6.744 6.579 6.425 6.280
1.6 —— —— 7.866 7.635 7.423 7.229 7.049 6.880 6.723
1.7 —— —— 8.418 8.163 7.931 7.719 7.522 7.340 7.169
1.8 —— —— 8.978 8.699 8.446 8.214 8.001 7.803 7.619
1.9 —— —— 9.549 9.234 8.967 8.715 8.484 8.271 8.072
2.0 —— —— —— 9.795 9.485 9.222 8.973 8.743 8.529
2.1 —— —— —— 10.356 10.030 9.735 9.466 9.219 8.990
2.2 —— —— —— 10.927 10.573 10.255 9.965 9.700 9.455
2.3 —— —— —— 11.507 11.124 10.781 10.470 10.186 9.924
2.4 —— —— —— —— 11.683 11.313 10.980 10.676 10.397
2.5 —— —— —— —— 12.250 11.853 11.496 11.172 10.875
2.6 —— —— —— —— 12.827 12.401 12.019 11.673 11.356
2.7 —— —— —— —— 13.414 12.957 12.547 12.179 11.843
2.8 —— —— —— —— —— 13.519 13.082 12.690 12.334
2.9 —— —— —— —— —— 14.090 13.624 13.208 12.830
3.0 —— —— —— —— —— 14.671 14.174 13.731 13.331
3.1 —— —— —— —— —— 15.260 14.731 14.260 13.837
3.2 —— —— —— —— —— 15.859 15.295 14.796 14.348
3.3 —— —— —— —— —— 16.468 15.868 15.338 14.864
3.4 —— —— —— —— —— —— 16.448 15.887 15.387
3.5 —— —— —— —— —— —— 17.037 16.442 15.914
3.6 —— —— —— —— —— —— 17.636 17.007 16.447
3.7 —— —— —— —— —— —— 18.245 17.578 16.990
3.8 —— —— —— —— —— —— 18.861 18.155 17.535
3.9 —— —— —— —— —— —— 19.489 18.741 18.087
4.0 —— —— —— —— —— —— —— 19.335 18.646

绝压P (MPa) 温度t(℃)
280 290 300 310 320 330 340 350
0.1 0.393 0.386 0.379 0.372 0.366 0.360 0.354 0.348
0.2 0.788 0.774 0.760 0.747 0.734 0.721 0.709 0.698
0.3 1.185 1.163 1.142 1.122 1.103 1.084 1.066 1.049
0.4 1.585 1.555 1.527 1.500 1.474 1.449 1.424 1.400
0.5 1.986 1.949 1.914 1.879 1.846 1.815 1.784 1.754
0.6 2.391 2.345 2.302 2.260 2.220 2.182 2.145 2.109
0.7 2.797 2.743 2.693 2.643 2.596 2.551 2.507 2.465
0.8 3.206 3.145 3.085 3.028 2.974 2.921 2.871 2.822
0.9 3.608 3.547 3.479 3.405 3.352 3.293 3.236 3.181
1.0 4.032 3.952 3.876 3.804 3.734 3.667 3.602 3.541
1.1 4.448 4.359 4.275 4.195 4.117 4.042 3.971 3.902
1.2 4.869 4.771 4.675 4.587 4.500 4.419 4.304 4.264
1.3 5.291 5.181 5.079 4.980 4.888 4.789 4.710 4.630
1.4 5.718 5.596 5.485 5.376 5.274 5.179 5.084 4.995
1.5 6.143 6.013 5.893 5.777 5.666 5.559 5.459 5.362
1.6 6.575 6.435 6.301 6.177 6.057 5.942 5.834 5.730
1.7 7.008 6.859 6.716 6.579 6.541 6.329 6.211 6.099
1.8 7.446 7.283 7.133 6.983 6.849 6.716 6.592 6.470
1.9 7.886 7.710 7.547 7.391 7.246 7.102 6.969 6.843
2.0 8.333 8.143 7.968 7.800 7.645 7.496 7.353 7.217
2.1 8.777 8.578 8.391 8.214 8.047 7.888 7.737 7.593
2.2 9.227 9.015 8.816 8.628 8.451 8.283 8.123 7.970
2.3 9.681 9.455 9.244 9.045 8.679 8.510 8.349 8.349
2.4 10.139 9.899 9.675 9.464 9.265 9.078 8.899 8.729
2.5 10.061 10.347 10.108 9.886 9.676 9.478 9.290 9.112
2.6 11.066 10.797 10.545 10.310 10.089 9.880 9.680 9.495
2.7 11.534 11.250 10.984 10.737 10.504 10.285 10.078 9.880
2.8 12.008 11.706 11.427 11.167 10.922 10.962 10.473 10.267
2.9 12.484 12.167 11.872 11.598 11.342 11.100 10.872 10.656
3.0 12.967 12.630 12.321 12.034 11.765 11.511 11.273 11.047
3.1 13.542 13.099 12.773 12.470 12.189 11.925 11.674 11.439
3.2 13.941 13.570 13.229 12.912 12.617 12.340 12.079 11.833
3.3 14.436 14.047 13.687 13.355 13.046 12.757 12.484 12.228
3.4 14.937 14.526 14.148 13.801 13.479 13.177 12.893 12.626
3.5 15.439 15.008 14.616 14.251 13.914 13.598 13.303 13.025
3.6 15.949 15.497 15.073 14.704 14.351 14.023 13.716 13.426
3.7 16.464 15.990 15.557 15.158 14.791 14.449 14.130 13.829
3.8 19.984 16.485 16.033 15.618 15.235 14.879 14.546 14.235
3.9 17.507 16.997 16.513 16.080 15.681 15.312 14.966 14.641
4.0 18.038 17.492 16.998 16.545 16.129 15.746 15.387 15.049
涡街流量计产品外形尺寸
HJ-LUGB/E涡街流量计共有两种连接方式及外形尺寸

涡街流量计产品外形尺寸

名称 通径 压力等级 总长 总高 总宽 温压距离 法兰外径 壳体外径 螺栓孔中心距 数量及孔径
DN Mpa L G1 G2/G3 G4 D d K N*L
卡装式 单位(mm) 25 4.0 90 430 235 145 —— Φ57 —— ——
32 4.0 90 435 235 145 —— Φ65 —— ——
40 4.0 90 440 235 145 —— Φ75 —— ——
50 4.0 90 460 235 145 —— Φ87 —— ——
65 1.6 90 475 240 150 —— Φ109 —— ——
80 1.6 100 510 240 150 —— Φ120 —— ——
100 1.6 100 530 250 160 —— Φ149 —— ——
125 1.6 100 555 290 200 —— Φ175 —— ——
150 1.6 100 585 330 230 —— Φ203 —— ——
200           ——   —— ——
250           ——   —— ——
300           ——   —— ——
法兰式 单位(mm) 25 4.0 170 460 235 145 Φ115 —— Φ85 4×Φ14
32 4.0 174 475 235 145 Φ140 —— Φ100 4×Φ18
40 4.0 180 480 235 145 Φ150 —— Φ110 4×Φ18
50 4.0 186 500 235 145 Φ165 —— Φ125 4×Φ18
65 1.6 186 515 240 150 Φ185 —— Φ145 4×Φ18
80 1.6 200 550 250 150 Φ200 —— Φ160 8×Φ18
100 1.6 204 565 270 160 Φ220 —— Φ180 8×Φ18
125             ——
150             ——
200             ——
250             ——
300             ——




涡街流量计接线指南
1.接线端子图
涡街流量计接线指南
2.接线端子含义
通讯 A RS485通讯 A
B RS485通讯 B
24V DC + 24V直流电源输入(正)
- 24V直流电源输入(负)
电流 I+ 4~20mA输出
频率 P+ 24V频率、脉冲输出
报警 AH 上限报警输出
AL 下限报警输出
3.接线示意图
① 两线制 4-20mA输出   ② 三线制4~20mA输出
涡街流量计接线示意图   涡街流量计接线示意图
③ 24V频率、脉冲输出   ④ RS485通讯接口输出
注:频率输出的负极和DC 24V的负极是公用的一个端子; 频率、脉冲输出必须按三线制接线,接线如下图,两线制不支持频率、脉冲输出; 默认出厂的频率、脉冲输出是有源输出; 默认出厂的频率、脉冲输出空闲电平是高电平,来脉冲时为低电平。   注:RS485通讯必须按三线制接线,接线如下图,两线制不支持RS485通讯。
涡街流量计接线示意图   涡街流量计接线示意图
⑤ 报警信号输出   ⑥ 供电电源
注:报警输出必须按三线制接线,接线如下图,两线制不支持报警输出。
1.流量计需要流量脉冲信号输出时,需外电源供电,供电电压+24V DC.(三线制)。
2.流量计需要4~20mA电流信号输出时,需加+24V DC外电源(两线制或三线制)。
3.流量计需要RS485数据通讯时,需加+24V DC电源。(三线制)。
涡街流量计接线示意图
4.电气特性
① 两线制:最大值26V DC,最小值取决于负载,
其换算公式为:RL=(Umin-17)/0.022,即Umin=RL*0.022+17
其中RL为负载电阻,单位(Ω)欧姆;Umin为最小供电电压,单位(V)伏特,最大不要超过26V DC。
例如:一个250Ω的负载,最小的供电电压Umin=250*0.022+17=22.5V。
② 三线制:供电范围:12-26V DC; 功率:940mW MAX @26V DC
涡街流量计安装要求
涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,遵照生产厂使用说明书的要求执行。
涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,遵照生产厂使用说明书的要求执行。 涡街流量计可安装在室内或室外。如果安装在地下井里,有水淹的可能,要选用潜水型传感器。传感器在管道上可以水平、垂直或倾斜安装,但测量液体和气体时为防止气泡和液滴的干扰,安装位置要注意。
1.混相流体的安装
涡街流量计安装要求
(a)测量含液体的气体流量仪表安装;(b)测量含气液体流量仪表安装
2.涡街流量计对下、下游直管长度的要求
涡街流量计安装要求
(a)一个90°弯头;(b)同心扩管;(c)同心收缩全开阀门;(d)不同平面两个90°弯头;(e)调节阀半开阀门;(f)同一平面两个90°弯头
3.传感器与管道的连接
涡街流量计安装要求
4.旁通管道示意图
1)上、下游配管内径D与传感器内径D′相同,其差异满足下述条件:0.95D≤D′≤1.1D。
2)配管应与传感器同心,同轴度应不小于0.05D′。
3)密封垫不能凸入管道内,其内径可比传感器内径大1~2mm。
4)如需断流检查与清洗传感器,应设置旁通管道如图。
涡街流量计旁通管道示意图
5.安装管道支撑实例
动源对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关注。首先在选择传感器安装场所时尽量注意避开振动源。其次采用弹性软管连接,在小口径中可以考虑。第三,加装管道支撑物是有效的减振方法,一种管道支撑方法如图。
涡街流量计旁通管道示意图
6.电气安装应注意传感器与转换器之前采用屏蔽电缆或低噪声电缆连接,布线时应远离强功率电源线,尽量用单独金属套管保护。应遵循“一点接地”原则,接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地,转换器外壳接地点应与传感器“同地”。
涡街流量计常见故障及方法
故障现象 可能原因 处理方法
通电后无流量时有输出信号 1.输入屏蔽或接地不良,引入电磁干扰 1.改善屏蔽与接地,排除电磁干扰
2.仪表靠近强电设备或高频脉冲干扰源 2.远离干扰源安装,采取隔离措施加强电源滤波
3.管道有较强振动3.管道有较强振动 3.采限减震措施。
通电通流后 无输出信号 1.电源出故障 1.检查电源与接地
2.入信号线断线 2.检查信号线与接线端子
3.无流量或流量过小 3.检查传感元件及引线,检查阀门,增大流量或缩小管径
4.管道堵塞或传感器被卡死 4.检查清理管道,清洗传感器
输出信号不规则不稳定 1.有较强电干扰信号 1.加强屏蔽和接地
2.传感器被沾污或受潮,灵敏度降低 2.清洗或更换传感器,提高放大器增益
3.传感器受损或引线接触不良 3.检查传感器及引线
4.出现两相流或脉动流 4.加强工艺流程管理,消除两相流或脉动流现象
5.管道震动的影响 5.采限减震措施
6.工艺流程不稳定 6.调整安装位置
7.传感器安装不同心或密封垫凸入管内 7.检查安装情况,改正密封垫内径
8.上下游阀门扰动 8.加长直管段或加装流动调整器
9.流体未充满管道 9.更换装流量传感器地点和方式
10.发生体有缠绕物 10.消除缠绕物
11.存在气穴现象 11.降低流速,增加管内压力
测量管泄漏 1.管内压力过高 1.调整管压,更改安装位置
2.公称压力选择不对 2.选用高一档公称压力传感器
3.密封件损坏 传感器被腐蚀 3.更换密封件 采取防腐和保护措施
测量误差大 1.直管段长度不足 1.加长直管段或加装流动调整器
2.模拟转换电路零漂或满量程调整不对 2.校正零点和量程刻度
3.供电电压变化过大 3.检查电源
4.仪表超过检定周期 4.及时送检
5.传感器与配管内径差异较大 5.检查配管内径,修正仪表系数
6.安装不同心或密封垫凸入管内 6.调整安装,修整密封垫
7.传感器沾污或损伤 7.清洗更换传感器
8.有两相流或脉动流 8.排除两相流或脉动流
9.管道泄漏 9.排除泄漏
传感器发出 异常啸叫声 1.流速过高,引起强烈颤动 1.调整流量或更换通径大的仪表
2.产生气穴现象 2.调整流量和增加液流压力
3.发生体松动 3.紧固发生体
1)用户不得自行更改防爆系统的接线方式和任意拧动各个输出线接头。
2)流量计运行时,不允许随意打开前盖改动仪表参数,否则影响流量计的正常工作。
3)不得随意松开流量计固定部分。
4)产品在室外使用时,建议加配防水置。

您的姓名: 您的电话: Email: 您的其他联系方式(如 QQ 、 MSN 等) 留言内容
